Адаптер K-Line (вариант 2)


46. Адаптер K-Line (вариант 2)

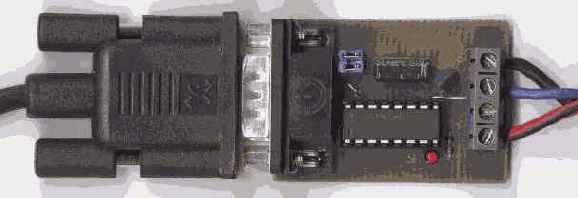

      Этот вариант адаптера k-line отличается от предыдущего (26.Адаптер k-line) тем, что может быть установлен в автомобиле и позволяет подключать к нему не только персональный компьютер или ноутбук (для подключения используется стандартный линковочный кабель или переходник DB9F-DB9F, с распайкой один-в-один, изменив положение джамперов на плате адаптера), но и Palm. Никакой переделки последнего для этого не требуется. В отличии от предыдущего варианта, на плате дополнительно установлен светодиод индикации питания.

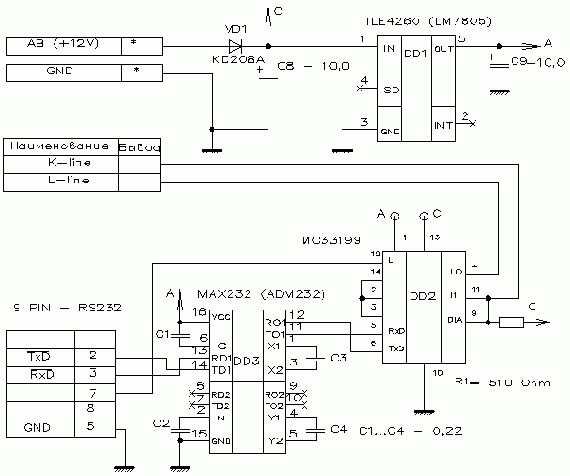

Принципиальная схема адаптера предсатавлена на рис.1


Рис.1




Рис. 2

 Печатная плата в формате *.pcb.

Питание адаптера может осуществляться от автомобильного прикуривателя, аккумулятора автомобиля (бортовой сети) или от диагностического разъема (если на него выведено +12в). В адаптере имеется защита от переполюсовки питающего напряжения.



Рис.3 Расположение элементов на плате.



Как подключить Palm, можно прочитать в статье

"Palm - диагностика инжекторов"



Продолжение следует...
